不锈钢喷砂工艺流程详解

不锈钢喷砂是一项精细的表面处理工艺，旨在获得均匀的哑光质感、提升涂层附着力或达到特定的清洁度与装饰效果。其核心流程严谨，尤其注重避免对不锈钢基体造成“铁污染”。

图：深圳百超机械输送式自动喷砂机

一、前期准备与预处理

1、工件检查与保护：确认不锈钢材质与表面状态。对非加工区域（如螺纹、精密面）使用专用胶带或保护套进行严密防护。

2、表面预处理：彻底清除油污、油脂及标识。通常采用专用碱性清洗剂或有机溶剂进行脱脂，确保表面达到完全亲水状态。此步骤是避免油污被压入表面、保证后续处理质量的基础。

3、设备与环境准备：关键环节。喷砂设备（包括喷枪、管路、砂缸）必须经过彻底清理，确保无此前处理碳钢残留的铁质磨料或粉尘，以防交叉污染。作业环境应保持干燥、独立。

二、核心喷砂作业

1、磨料选择（至关重要）：

（1）首选非铁质磨料：如棕刚玉（氧化铝）、玻璃珠、陶瓷砂、不锈钢丸。它们硬度高、污染小，能形成均匀的白色亚光表面。

（1）严格禁用：普通钢砂、铸铁砂等含铁磨料，因其会导致不锈钢表面嵌入铁颗粒，日后可能引发点锈，破坏其防腐性能。

2、工艺参数控制：

（1）气压：通常控制在0.4-0.7MPa范围，压力过低则效率不足，过高可能导致基体变形或过度切削。

（2）喷枪角度与距离：枪嘴与工件表面夹角一般保持在75°-85°，距离150-300mm，匀速移动以确保纹理均匀一致。

（3）粗糙度控制：通过选用不同粒度（常用80#-180#）的磨料及调整参数，获得目标锚纹深度（Ra值）。

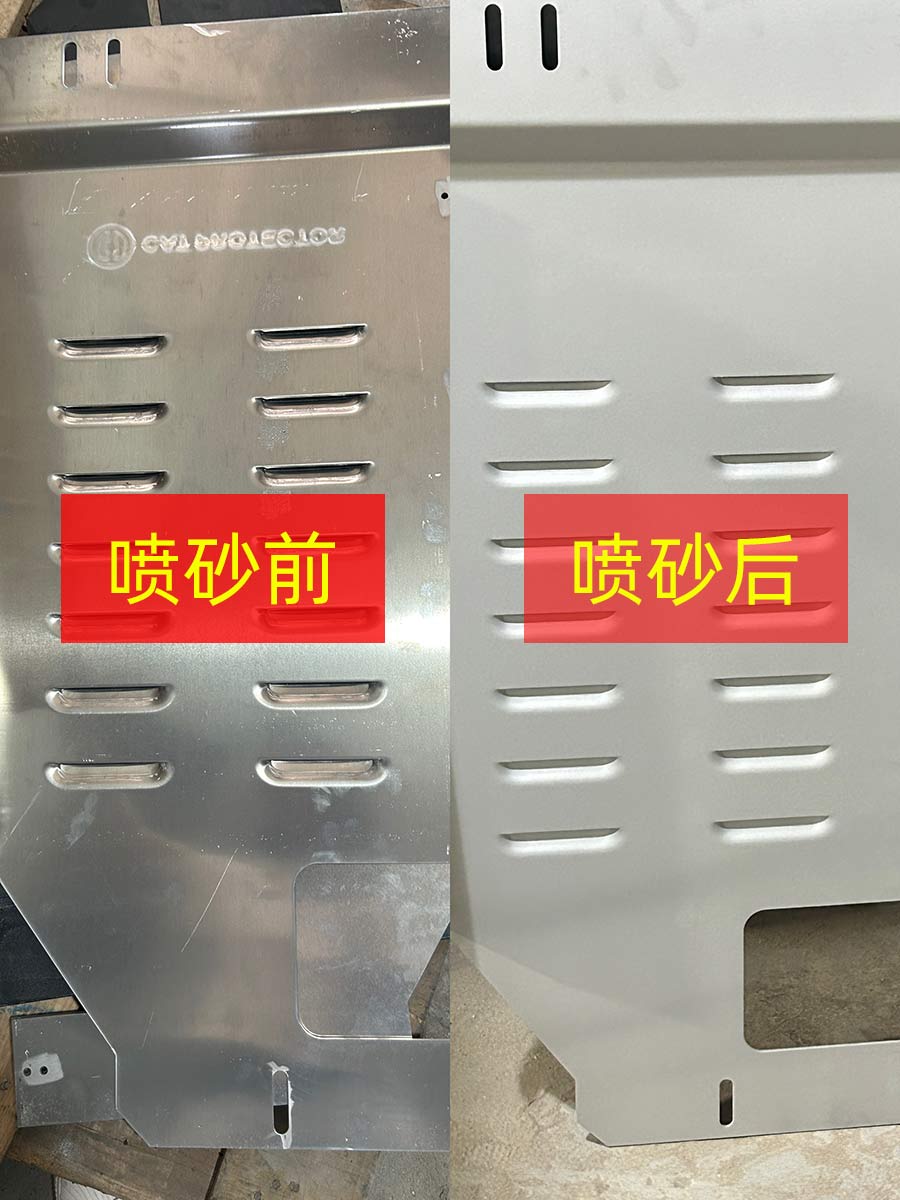

图：深圳百超机械喷砂机 不锈钢喷砂对比

三、后处理与质量检查

1、彻底清渣：喷砂后立即使用洁净的压缩空气或专用吸尘设备，清除表面所有残留的磨料粉尘。

2、精细清理（关键）：对于高要求工件（如食品级、医疗级），需进行二次钝化处理。即使用硝酸或专用钝化液清洗，以去除可能嵌入的微量铁质，并促进表面形成致密钝化膜，恢复并增强其耐腐蚀性。

3、最终检验：

（1）目视：表面色泽均匀，呈一致的哑光银白色，无任何可见油污、氧化色、锈迹或原始表面残留。

（2）测量：使用粗糙度仪检测表面粗糙度（Ra值）是否符合设计要求。

（3）测试：必要时可进行铁氰化钾测试，检测表面是否存在游离铁污染。

总结：成功的不锈钢喷砂，精髓在于“防污染”与“精细化”。从磨料的严格筛选、设备的专用清洁，到最终的钝化处理，每一环节都旨在维护不锈钢固有的耐腐蚀性，并赋予其持久、高品质的表面状态。严格遵循此流程，是确保工件满足工业与装饰高标准要求的关键。
