海底管道喷砂设备主要类型与应用

海底管道铺设于恶劣的海洋环境中，其防腐涂层质量直接关系管道服役寿命。喷砂除锈作为防腐施工的第一道工序，对设备提出了特殊要求。

根据施工场景的不同，海底管道喷砂设备主要分为以下4大类型：

一、自动喷砂除锈装置

这是海底管道节点补口（焊缝处防腐层修复）的核心设备。由于海管多在大型铺管船上连续作业，施工效率要求极高。

1. 多喷头自动除锈系统

国内成熟的补口喷砂装置多采用双喷头系统，但对于大口径管线（24英寸以上），双喷头制约铺设效率。深圳百超机械设备最新研制的四喷头自动除锈设备，采用多喷头镰刀式安装结构，通过L型连接的摆动电机实现四喷头同步动作，可在3分钟内完成单节点除锈目标，显著提升了铺管作业效率。

2. 气动行走除锈装置

针对海底管道节点防腐补口施工特点，新型气动行走除锈装置采用压缩空气作为动力源，驱动喷砂架自动沿管道行走。其核心优势在于减少电气元件数量，有效降低海上恶劣环境下的电气故障率，工程应用表明其稳定性和除锈质量均满足现场施工要求。

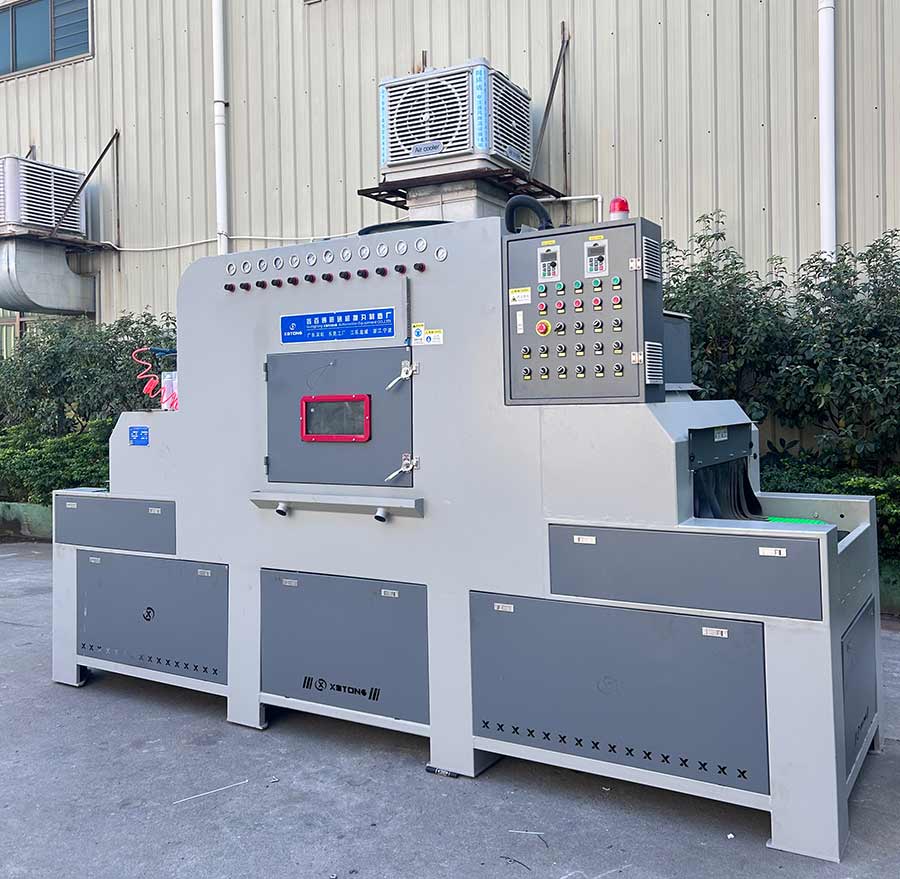

 图：深圳百超机械输送式自动喷砂机

二、真空回收式喷砂系统

海上作业对环保要求严格，传统喷砂易造成磨料散落污染海洋环境。闭环真空喷砂系统应运而生，其采用马靴形结构设计，配置2-4个真空喷砂喷嘴，系统放置到焊缝区域后自动夹紧定位，喷砂同时同步回收磨料和粉尘，实现“零泄漏”作业。

这类设备的典型技术参数为：适用管径8-56英寸，喷砂效率约22平方米/小时（Sa2.5级），单节点循环时间3-6分钟，配备磨料回收系统和刷式密封装置。

三、高压水射流与ROV搭载系统

对于深水海底管道维修场景，传统喷砂设备难以直接作业，需采用专用水下装备。

1. 超高压水射流系统

结合高压水射流与磨料喷射的湿喷砂技术，可避免粉尘飞扬，对环境和健康无害。根据作业需求可选标准喷头（0°-15°扇形射流）、自动旋转喷头（线拓展至面）或研磨喷头（内置文丘里吸砂结构）。

2. ROV搭载式水下喷砂系统

针对深达3000米的海底作业，专用水下喷砂系统可搭载于作业级ROV（水下机器人）。SUB-JET 3000系统可产生3900bar超高压水，切割250mm厚钢材，快速清除涂层、腐蚀和海生物。系统自重约500kg，携带35升磨料，可连续作业30-90分钟，另有独立式C-JET系统可不依赖ROV单独部署。

四、磨料回收动力系统

为提高喷砂作业环保性并降低磨料消耗，专业砂尘回收系统配备真空源、电动机和消声器，通过减震底座设计，为整个系统提供良好真空环境，保证喷砂高效运行。

总结而言，海底管道喷砂设备的选择需综合考虑水深、管径、作业效率和环保要求。铺管船作业以多喷头自动装置为主，深水维修则依赖ROV搭载的超高压水射流系统，真空回收技术已成为海上环保作业的标准配置。
